Не опускайте рук: почему бионические протезы не становятся доступнее?

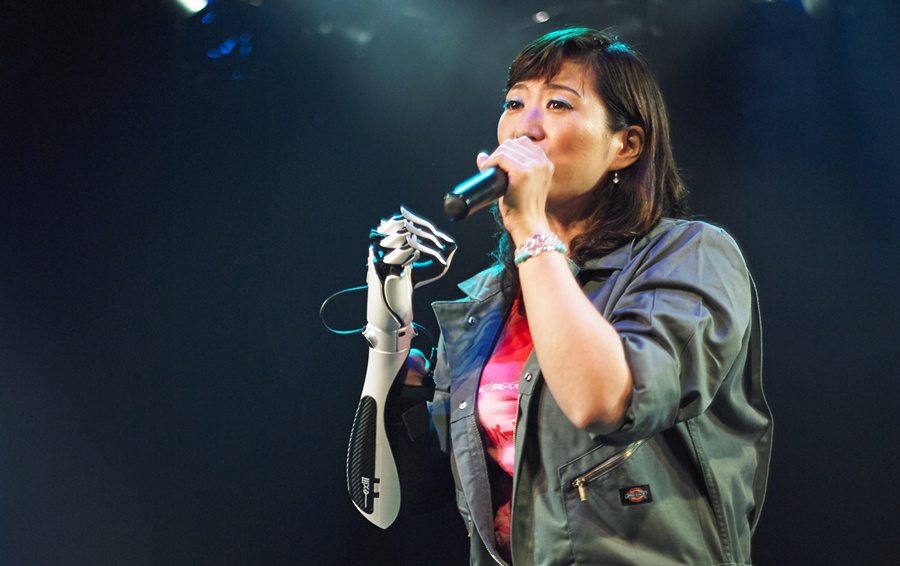

Фото REUTERS / Brian Snyder
Главная цель разработчиков протезов — создать готовое и удобное в управлении усройство, которое можно купить, надеть и пользоваться без сложного процесса обучения. Далеко ли до этого?

Человечество со времен средневековья и по сегодняшний день стремится создать протезы, наиболее похожие на утраченную конечность как внешне, так и функционально. Будущее — за бионическими протезами, которые механически наиболее приближены к функционалу тела здорового человека, однако проблема качественного управления такими устройствами на сегодняшний день до сих пор не имеет готового решения.

 За последние 5 лет появилось много компаний, занимающихся разработкой бионических протезов. В основном фокус делается на дешёвые бионические устройства из пластиковых деталей, выполненных в том числе при помощи технологий 3D печати. Есть уже готовые продукты, например, от OpenBionics, которые сейчас находятся на стадии одобрения в FDA. Механическая часть у таких игроков на рынке, как OttoBock или iLimb, тоже развивается, но это развитие направлено не на удешевление протезов, а скорее на механику движений (плавность, естественность, точность). При подобном подходе функциональная часть протеза развивается, но управляемость остается прежней.

От Крюка до бионики

История протезов начинается еще в давние времена — наиболее древним считается протез глаза, который относят к III тысячелетию до н. э. В средние века стали появляться хорошо известные «пиратские» деревянные опоры вместо утраченных ног или крюки вместо кисти. Такие протезы выполняли ограниченный ряд функций, в которых нуждался конкретный человек, исходя из его  рода деятельности. Подобный подход можно встретить в протезировании и сегодня.

Когда речь идет о реабилитации после ампутации руки, наиболее простым решением является косметический протез. Помимо эстетического назначения, такие протезы не выполняют практически никаких функций и не имеют преимуществ по сравнению со средневековыми протезами-крюками.

Другое решение — это тяговые протезы. Их кисти уже могут сжиматься и разжиматься за счет, например, движений лучезапястного или локтевого сустава оставшейся части руки. Эти движения руководят механическим натяжением нитей, приводящих «пальцы» в действие. Такая кисть «умеет» только сжимать кулак и разжимать его. Она отличается быстродействием и неплохой надежностью. Тяговые протезы разрабатываются отечественными инновационными компаниями, также их можно сделать самостоятельно по инструкции (что практикуется и в странах третьего мира).

Третий класс — механические протезы, управляемые мышечной активностью. Такие устройства, как правило, выполнены из металла, имеют большую прочность, но обладают только двумя степенями свободы — сжатие и разжатие. Управлять механическим протезом не очень удобно: для того, чтобы разжать кулак, нужно напрячь внешнюю сторону предплечья, а для того, чтобы сжать — наоборот, напрячь внутреннюю сторону предплечья. Это так называемый триггерный способ управления: либо мышечная активность есть — тогда движение активируется, либо мышечной активности нет. К сожалению, такая система управления может приводить к ложным срабатываниям. Механические протезы обладают «внешностью» косметических и функциональностью тяговых, питаются от аккумулятора, который размещается на протезе. Металлический каркас и мотор, приводящий в движение кисть, позволяют называть конструкцию надежной: например, если требуется держать какой-то предмет, механическая рука сможет сжать его сильно и надолго, и это практически не потребует усилий со стороны человека.  Неудобное управление и ограниченная функциональность — основные недостатки механических протезов.

Последний, четвертый класс — бионические протезы, в которых каждый палец управляется отдельным мотором — это дает большее преимущество в плане манипуляций с предметами. Система управления бионической кистью такая же, как и у механической, на основе сжатия и разжатия — поэтому этими протезами сложно пользоваться. Для облегчения использования добавляют какие-либо внешние переключатели — рычажки на протезе или приложения на смартфоне.

Дороговизна и малофункциональность

«Бионичность» подразумевает помимо восполнения механических функций потерянной руки, естественность её использования. Разработчики сфокусированы на оптимизации строения протезов — нужны максимально прочные, эргономичные, функциональные с точки зрения механики решения. Тем не менее, задача обеспечения максимальной функциональностью управления, не имеет готового решения на рынке. А неудобные и ограниченно функционирующие протезы стоят от $30 000 до $70 000.

Все сегодняшние R&D проекты сфокусированы на двух направлениях: удешевление самого протеза и улучшение системы управления. Если для первой проблемы существуют более-менее подходящие решения, то в области разработки систем управления все только начинается.

В идеале человек, пользующийся протезом, не должен замечать системы управления. То есть интерфейс между человеком и протезом использует естественные механизмы управления, которым человек обучался ещё в детстве. Таким образом, остро стоит вопрос,  какой интерфейс взаимодействия между человеком и протезом стоит использовать и как подстроить это взаимодействие под индивидуальные особенности каждого?

Совершенное взаимодействие с человеком

Для удешевления производства используются технологии 3D печати. Стоимость таких протезов невысока за счет использования пластиковых деталей, а компаний, которые занимаются 3D печатью протезов, достаточно много по всему миру, в том числе и в России. Зарубежные компании создают модели бионических протезов и выкладывают их в открытый доступ, способствуя развитию и доступности протезирования. Другие компании-разработчики оптимизируют и дорабатывают дизайн и механику свободно доступных 3D моделей.

А вот решить задачу по улучшению взаимодействия человека с протезом намного сложнее. Наиболее «естественный» подход — это полноценная трансплантация руки. Мышцы и нервы при этом работают точь-в-точь как в здоровой руке, но процедура весьма дорогостоящая, требующая донорский материал, дополнительную терапию и риски отторжения. Безусловно, за таким методом, в том или ином виде будущее, которое наступит только после революций в смежных областях — лет через 100. Пока актуально создание устройств реабилитации, в достаточной мере восполняющих функции утраченной кисти и позволяющих управлять собой естественным образом.

Можно выделить четыре основных  типа взаимодействия человека с протезом:

Первый, наиболее радикальный — разного рода импланты в моторную и сенсорную зоны коры головного мозга. Такой интерфейс обладает теми же недостатками, что и трансплантированная рука. Особенно уместны импланты в мозг в случае, когда по каким-либо причинам нарушена связь головного мозга и руки. В остальных случаях стоит дополнительно оценивать пользу/риск от использования такого интерфейса.

Второй способ управления — использование электроэнцефалографии (ЭЭГ). Метод ЭЭГ основан на регистрации биоэлектрической активности головного мозга, возникающей вследствие распространения потенциала действия по нейронам. Метод считается перспективным, но имеет ряд технических сложностей, которые мешают появлению в продаже интерфейса на его основе. Во-первых, из-за особенностей регистрации карты мозговой активности систему нужно «обучать» заново при перемещении электродов. А во-вторых, сам сигнал очень неустойчив к различного рода электрическим наводкам и помехам.

Третий: имплантация электродов к периферическим нейронам в оставшейся части руки. Такой способ имеет все те же проблемы, что трансплантация и мозговые импланты, к тому же требует длительной и индивидуальной работы врачей.

И последний тип интерфейса — электромиография (ЭМГ). Простейшая его реализация — триггерная — используется в механических протезах, руководя сжатием или разжатием кисти. В бионические протезы внедрена точно такая же система управления. Но, как уже было сказано, ЭМГ в них используется только для двух степеней свободы — сгибание и разгибание пальцев. Также к ним может быть добавлена и третья степень свободы — одновременное напряжение обеих мышц, на которых измеряется ЭМГ активность.

Электромиография — это метод анализа мышечной активности, основанный на измерении разности потенциалов в двух точках, между которыми под кожей по мембранам мышечных волокон распространяется потенциал действия (именно этот потенциал представляет собой распространение волны мышечной активности от зоны, куда поступает потенциал действия моторного нейрона, заставляющей «работать» наши мышцы). Такой способ позволяет записывать сигнал мышечной активности с минимальным уровнем шума. Большая часть движения пальцев и кисти тесно связана с мышцами предплечья. Это легко проверить, положив одну руку на предплечье (чуть ниже локтя) и пошевелив пальцами другой руки — можно почувствовать, как при этом сокращаются различные мышцы предплечья. Использование системы управления, индивидуально настроенной на паттерны движений кисти конкретного человека, приближает нас к созданию естественного интерфейса между человеком и протезом. С одной стороны, он не инвазивен и обладает большой функциональностью, с другой – быстро настраивается и устойчив к внешним воздействиям. Проблемой может стать атрофия оставшихся мышц, однако метод позволяет извлечь максимум сохранившихся естественных паттернов мышечной активности.

Текущий статус разработок в мире

Системы управления протезом также развивается, но компаний, сфокусированных на этой задаче значительно меньше. В основном, разработчики используют уже готовые электромиографические усилители и, получив сигнал, примитивно его обрабатывают. (так или иначе всё сводится к «триггерной» системе, вопрос только в количестве порогов и в количестве каналов записи ЭМГ). В некоторых случаях, прибегают к кластерному анализу, но такое в основном встречается в научных статьях, где также утверждается, что такие методы не приспособлены для использования в реальной жизни за счет изменчивости мышечной активности. В триггерных системах используются смартфоны или иные устройства, переключающих режимы схватов, по аналогии с существующими протезами. Тем не менее, в сочетании с дешевизной 3D печати и схожей системой управления «дорогих» протезов, данные компании займут свою долю на рынке. Существует и другой подход к решению задачи управляемости — более детальная обработка ЭМГ сигнала и выделение паттернов конкретных движений, чтобы впоследствии воспроизводить их на протезе после обучения с помощью machine learning. То есть нужно обучить систему управления каждому индивидуальному движению для конкретного пациента, которое будет воспроизводиться при повторном напряжении мышц, соответствующих конкретному движению. Данное обучение системы управления может происходить в течение 1-2 минут, при этом точность распознавания движений будет зависеть от качества алгоритмов обработки ЭМГ и алгоритмов machine learning и будет составлять не менее 99% в зависимости от многообразия распознаваемых движений. Такая система управления может быть встроена практически в любой бионический протез, что выделит его на рынке среди конкурентов. Компаний, ведущих разработку в этой области, во всем мире не так уж и много. В нашей стране этим тоже занимается ряд компаний (компания «Мионикс», которую представляет автор, — одна из них — Forbes)

Также ведутся разработки систем обратной связи — от вибрационной тактильной обратной связи до искусственной кожи, интегрированной с нервной системой человека. Это отдельный пласт разработок, который безусловно необходим для тонких манипуляций со сложными объектами, например, хрупкими или мягкими. Без обратной связи протез, как реабилитационное устройство, не будет полноценной заменой утраченной конечности. Примечателен факт, что, как правило, разработка обратной связи не пересекается с разработкой улучшенной механики протеза и тем более системой управления бионическими протезами.

Направление бионических протезов развивается во всём мире. Главная цель этого развития — создание готового удобного в управлении протеза, который можно купить, надеть и пользоваться без сложного процесса обучения. К сожалению, в настоящий момент такой продукт не создан, а спрос на него каждый год растёт. Мы верим, что в ближайшем будущем сможем увидеть дешевый протез с удобной, простой и персонализированной системой управления и обратной связью. Такие системы управления также дадут толчок к развитию экзоскелетов, управляемых небольшими мышечными усилиями.
